Современные сварочные аппараты для пластиковых изделий применяются в самых разных областях: от монтажа трубопроводов водоснабжения и канализации до производства ёмкостей, резервуаров, вентиляционных систем, пластиковых конструкций и элементов интерьера. Эти устройства позволяют соединять термопласты (ПЭ, ПП, ПВХ, ПВД, ПС, ПА, ПЭТ и др.) методом термического нагрева, обеспечивая прочность и герметичность швов, сравнимую с монолитом.
Однако, как и любое технологическое оборудование, сварочные аппараты нуждаются в регулярном обслуживании и профессиональном ремонте. Неправильная эксплуатация, загрязнение, скачки напряжения и перегрев приводят к поломкам, влияющим на качество сварных соединений и безопасность оператора.
Данный материал представляет собой подробное информационное руководство, которое описывает принципы работы сварочного оборудования для пластика, распространённые неисправности, методы диагностики, технологии ремонта и профилактического обслуживания.
1. Основные типы сварочных аппаратов для пластика
Аппараты для сварки пластиковых материалов различаются по способу нагрева и области применения. Знание их конструктивных особенностей помогает правильно диагностировать неисправности и выполнять ремонт.
1.1. Аппараты для стыковой сварки
Используются для соединения труб одинакового диаметра методом нагрева торцов на нагревательной плите и последующего прижатия. Основные узлы: рама, центрирующее устройство, нагревательная плита, торцеватель, гидравлический или механический привод.
Типичные поломки: перегрев или отказ нагревателя, деформация плиты, утечка масла в гидроблоке, сбой электронного контроллера.

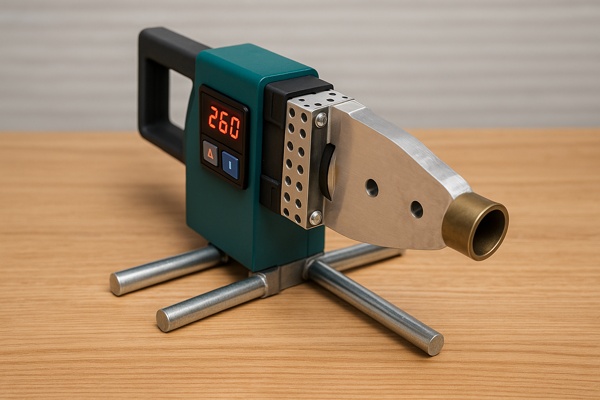

1.2. Аппараты для муфтовой сварки
Применяются для соединения труб и фитингов посредством нагрева внутренней и наружной поверхностей. Конструкция включает блок питания, терморегулятор, нагревательные насадки (муфты).
Распространённые проблемы: потеря нагрева, неравномерное распределение температуры, залипание насадок, износ покрытия, повреждение термопары.
1.3. Экструзионные сварочные аппараты
Используются для производства швов при изготовлении пластиковых ёмкостей, ванн, крыш, корпусов. Работают по принципу плавления гранул или сварочного прутка и подачи расплава в зону соединения.
Неисправности: поломка шнека, износ цилиндра, отказ нагревателей, сбой управления температурой, ухудшение подачи прутка.
1.4. Аппараты для горячего воздуха (фены, мини-автоматы)
Применяются для сварки листовых материалов, ремонта пластиковых изделий и кровельных мембран. Основные узлы: нагревательный элемент, вентилятор (турбина), корпус, регуляторы температуры и потока.
Типичные неисправности: выход из строя ТЭНа, загрязнение турбины, обрыв термодатчика, ослабление контактов.
2. Принцип работы и важные параметры
Для качественного соединения пластика необходимо точное соблюдение трёх основных параметров:
-
Температура — должна соответствовать типу материала (для ПЭ — 220–240°C, для ПП — 250–270°C, для ПВХ — 180–220°C);
-
Давление прижима — обеспечивает диффузию расплавленных кромок;
-
Время выдержки — определяет прочность шва.
Любое отклонение по этим параметрам приводит к дефектам: «холодный» шов, перегрев, непровар, коробление, пористость или расслоение.
3. Условия эксплуатации и факторы риска
Сварочные аппараты для пластика эксплуатируются как в цехах, так и на открытых площадках. На их надёжность влияют:
-
колебания температуры окружающей среды;
-
влажность, конденсат;
-
загрязнения (пыль, пластмассовая стружка);
-
неустойчивое питание, низкое напряжение;
-
длительная работа без перерывов;
-
механические удары и падения.
Эти факторы ускоряют износ электрических компонентов, подшипников, шнеков и нагревателей. Особенно уязвимы элементы с электронным управлением и датчиками.
4. Признаки неисправности оборудования
Неисправности можно распознать по внешним признакам:
-
аппарат не включается;
-
нагрев отсутствует или нестабилен;
-
индикаторы не горят или мерцают;
-
двигатель турбины работает с посторонним шумом;
-
температура не соответствует установленной;
-
шов получается некачественным, с пузырями или отслоениями;
-
перегревается корпус, пахнет пластиком или изоляцией;
-
при работе наблюдаются перебои питания.
При выявлении хотя бы одного из этих признаков необходимо немедленно прекратить использование оборудования, провести диагностику и устранить неисправность.
5. Диагностика неисправностей
5.1. Первичный осмотр
Начинается с проверки внешнего состояния:
-
чистота корпуса и сопел;
-
целостность кабелей, штекеров, клемм;
-
наличие запаха гари или следов оплавления;
-
состояние фильтров и решёток вентиляции.
5.2. Электрические измерения
Проводятся тестером:
-
сопротивление нагревателя (сравнивается с паспортным);
-
целостность термопары и заземления;
-
напряжение на входе;
-
ток потребления.
5.3. Проверка механических частей
Вращение турбины должно быть плавным, без вибраций и посторонних звуков. При ручном вращении шнека (в экструдере) не допускается заклинивание.
5.4. Контроль температуры
Используется пирометр или термопара. Измерения проводят на выходе сопла, клина или муфты. Расхождение между установленной и реальной температурой не должно превышать ±10 °C.
6. Распространённые неисправности и методы устранения
6.1. Аппарат не включается
Причины: повреждён кабель, перегорел предохранитель, неисправен выключатель, обрыв цепи питания, выход из строя платы.
Решение: проверить цепь, заменить кабель, предохранитель или ремонтировать плату.
6.2. Отсутствует нагрев
Причины: обрыв ТЭНа, неисправна термопара, окислены контакты, перегорело реле.
Ремонт: замена нагревателя и датчика, очистка контактов, проверка электроники.
6.3. Перегрев аппарата
Причины: загрязнение вентиляции, слабый поток воздуха, выход из строя вентилятора, неверная настройка температуры.
Ремонт: очистка воздухозаборников, замена турбины или регулятора, установка нового термоконтроля.
6.4. Неравномерный нагрев
Причины: загрязнение сопла, износ покрытия, некорректная работа термопары.
Решение: очистка, шлифовка, замена нагревательного элемента.
6.5. Шов недостаточно прочный
Причины: недостаточная температура, неправильное давление, загрязнение поверхностей, износ роликов или насадок.
Решение: регулировка параметров, замена роликов, чистка насадок, настройка прижима.
7. Технология ремонта сварочного аппарата
Ремонт проводится в несколько этапов:
-
Диагностика и дефектация. Определяются неисправные узлы, составляется перечень деталей.
-
Разборка аппарата. Снимаются панели, нагреватели, элементы управления.
-
Очистка. Удаляются загрязнения, нагар, пыль, остатки пластика.
-
Ремонт/замена деталей. Проводится пайка, замена подшипников, щёток, шнеков, нагревателей, плат.
-
Сборка. Проверяется правильность подключения, герметичность корпуса.
-
Испытания. Измеряются температура, скорость, стабильность нагрева, проверяется качество шва.
-
Калибровка. Прибор настраивается по эталонным значениям температуры.
8. Техническое обслуживание
Регулярное ТО продлевает срок службы оборудования и снижает риск поломок.
8.1. Ежедневное обслуживание
-
очистка сопел и фильтров;
-
проверка целостности кабелей;
-
контроль температуры нагрева;
-
удаление остатков пластика.
8.2. Еженедельное обслуживание
-
проверка вентилятора и подшипников;
-
осмотр изоляции и клемм;
-
тестирование температуры и давления.
8.3. Ежеквартальное обслуживание
-
замена щёток и фильтров;
-
проверка калибровки датчиков;
-
тестирование электрической безопасности.
8.4. Годовое обслуживание
-
полная разборка, чистка и ревизия всех узлов;
-
замена нагревательных элементов и датчиков при необходимости;
-
настройка и испытание на стенде.
9. Меры безопасности при ремонте и эксплуатации
-
Отключать оборудование от сети перед любыми работами.
-
Не прикасаться к нагретым частям.
-
Проверять заземление перед включением.
-
Работать в перчатках и защитных очках.
-
Не использовать аппарат под дождём и при высокой влажности.
-
Не включать при деформированных насадках или корпусе.
-
Не допускать контакта нагревателя с воспламеняющимися материалами.
10. Контроль качества после ремонта
Проверка проводится по трём направлениям:
-
Электротехническая часть: тест сопротивления, утечки, изоляции, функциональности кнопок и индикаторов.
-
Тепловая часть: равномерность нагрева, время выхода на рабочую температуру, точность регулировки.
-
Практическая проверка: сварка тестовых образцов и испытание шва на отрыв и изгиб.
Результаты фиксируются в протоколе с указанием заменённых деталей, параметров испытаний и даты обслуживания.
11. Калибровка и регулировка
Калибровка обеспечивает точное соответствие между установленной и фактической температурой.
Процедура выполняется пирометром или эталонной термопарой. При необходимости производится корректировка коэффициентов контроллера.
Также регулируются: скорость подачи (в экструзионных аппаратах), давление прижима, вращение турбины и чувствительность датчиков.
12. Профилактика неисправностей
-
Не допускать перегрузки по времени работы.
-
Использовать стабилизаторы напряжения.
-
Следить за чистотой сопел и вентиляции.
-
Применять оригинальные насадки и комплектующие.
-
Избегать длительной работы без охлаждения.
-
Хранить аппараты в сухом помещении при температуре 10–25 °C.
-
После каждого использования — очищать от остатков пластика и пыли.
13. Экономическая целесообразность ремонта
Ремонт оправдан, если стоимость работ не превышает 50–60 % цены нового аппарата.
Обычно выгодно ремонтировать:
-
нагреватели, термопары, вентиляторы, платы управления;
-
замену проводов и коннекторов;
-
восстановление механических узлов и корпуса.
Замена аппарата целесообразна при:
-
повреждении корпуса и основной рамы;
-
выходе из строя нескольких ключевых узлов;
-
отсутствии запчастей или устаревании модели.
14. Пример сервисной инфраструктуры в Казани
В Казани работают сервисные центры, выполняющие диагностику, обслуживание и ремонт электрического оборудования, включая сварочные аппараты для пластиковых изделий.
Пример контактных данных для читателей:
ул. Юлиуса Фучика 52а
Телефон: +7 (909) 309-90-46
Пн–Вс 9.00–20.00
Сб–Вс 9.00–17.00
ул. Пр. Ямашева 54 к 1
Телефон: +7 (909) 309-90-46
Ежедневно, Пн–Вс 9.00–20.00
ул. Беломорская 6
Телефон: +7 (909) 309-90-46
Ежедневно, Пн–Вс 9.00–20.00
Почта: 2454699@mail.ru
Режим: ежедневно 9.00–20.00
Контакты приведены в информационных целях, чтобы читатели могли ориентироваться на примеры сервисных центров по ремонту оборудования в Казани.
15. Заключение
Ремонт сварочных аппаратов пластиковых изделий — это комплексная инженерная процедура, включающая диагностику, восстановление электрических и механических узлов, калибровку температуры и проверку качества сварных соединений.
Главное условие долговечной работы оборудования — регулярное техническое обслуживание, чистота, контроль параметров и соблюдение правил эксплуатации.
Понимание устройства аппарата и своевременное обращение к специалистам позволяют продлить срок службы техники, обеспечить стабильное качество шва и безопасность при работе.
